Для передачи электроэнергии потребителю чаще всего используют воздушные или подземные магистрали. В первом случае энергия идет по проводам, во втором по жиле кабеля. Подземный вариант не имеет ограничений по весу проводника, поэтому для повышения прочности и надежности линии используют бронированный кабель.
Особенности

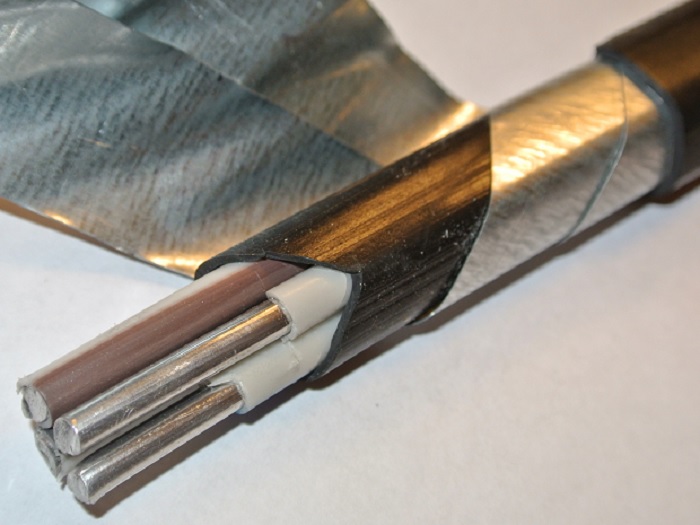

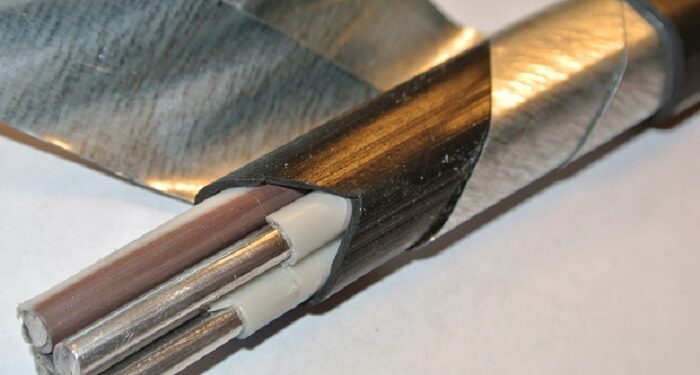

Свое название данный тип проводника получил из-за наличия защитного слоя, представляющего собой стальную ленту, обернутую вокруг изоляции центральной жилы или нескольких жил. В результате увеличивается прочность магистрали, ее защита от механических повреждений.
В целом конструкция состоит из нескольких слоев:
- В самой середине имеются жилы алюминиевой или медной проволоки определенного сечения. Их может быть одна или несколько.
- Каждая из этих жил имеет свою изоляцию из поливинилхлорида, полиэтилена, или резины. Жила кабеля высокого напряжения в качестве изолирующего слоя может иметь промасленную бумагу.
- Все жилы также могут оборачиваться еще одним общим слоем изоляции.
- Далее поверх всех слоев располагается стальная лента брони, свернутая в спираль и образующая единую поверхность, ведь укладка витков идет плотно и внахлест.
- Сверху бронированный кабель закрывается толстой и прочной изоляцией из ПВХ, иногда плотного полиэтилена.
В целом бронированный кабель имеет определенную гибкость, может протягиваться по траншее, кабельному каналу, туннелю.
Преимущества
Прочность, способность выдержать массу грунта без повреждений, деформаций магистрали дает возможность упростить прокладку бронированного кабеля. Его можно укладывать на грунтовое дно траншеи, без обязательной установки канала, или бетонирования дна.
Кабель такого типа тяжелее обычных вариантов, однако он может накручиваться на барабаны и укладываться методом протяжки или раскатки в зависимости от выбранного метода создания магистрали.
Кроме подземного монтажа, допускается прокладка кабеля сквозь несущие конструкции, заделка в стенах, сводах, закрепление с помощью держателей и хомутов.
Бронированный кабель не поддается коррозии, ведь стальная лента защищена слоем поливинилхлорида или полиэтилена. Также изоляция предохраняет жилы от повреждений и проникновения электрического тока на поверхность.
Кабель такого типа весьма долговечен, может пропускать ток высокой мощности, имеет разнообразные области применения. Он хорошо проявляет себя в любых климатических условиях.
